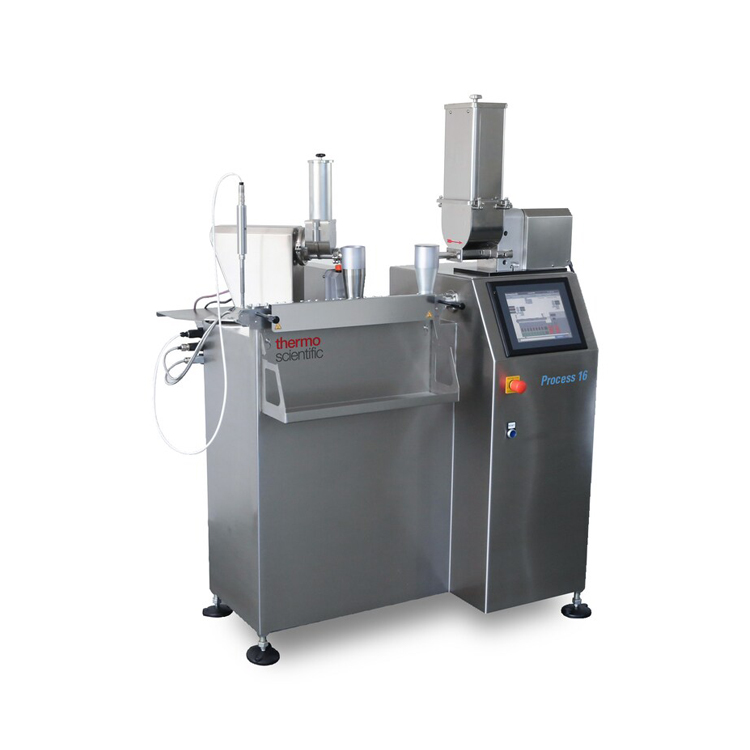

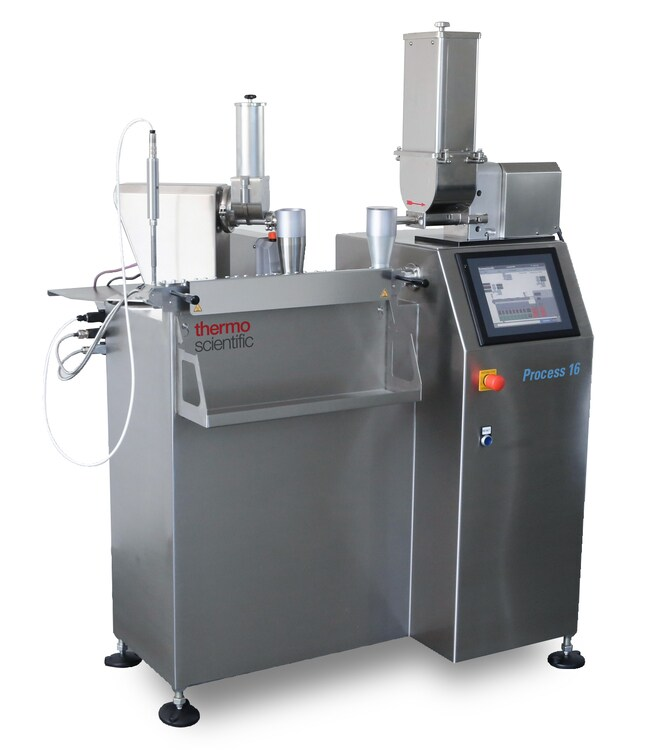

Thermo Scientific™ Process 16 트윈 스크류 압출기 (Twin-Screw Extruder :TSE) 는 R&D, 프로세스 개발 및 소규모 배치 생산에 최적화 되어있으며, 편리한 작동과 워크플로우 효율성을 보장하도록 설계되었습니다. 탈부착 가능한 상단 덮개가 있는 하우징 및 Split Barrel 설계로 세척 및 관리가 용이하여 고객별 애플리케이션 유연성을 보장합니다. Filament spooler, sheet take-off systems, pelletizers 와 같은 액세서리 사용으로 다양한 컴파운딩 워크플로우에 적합합니다. 식품 및 헬스케어 애플리케이션을 위한 제품(hygienic version)도 제공됩니다.
Process 16 병렬형 트윈 스크류 압출기(TSE)는 피더 제어 기능이 통합된 터치 스크린 작동방식을 적용하였으며, 제품 접촉 파트의 부품을 쉽게 분리할 수 있도록 제작되었습니다. 컴팩트한 디자인으로 실험실 공간을 효과적으로 사용할 수 있으며, 청소가 용이합니다.
Process 16 병렬형 트윈 스크류 압출기 (TSE) 특장점:
- 0.4 kg/h ∼ 20 kg/h의 처리량 범위(재료에 따라 다름)

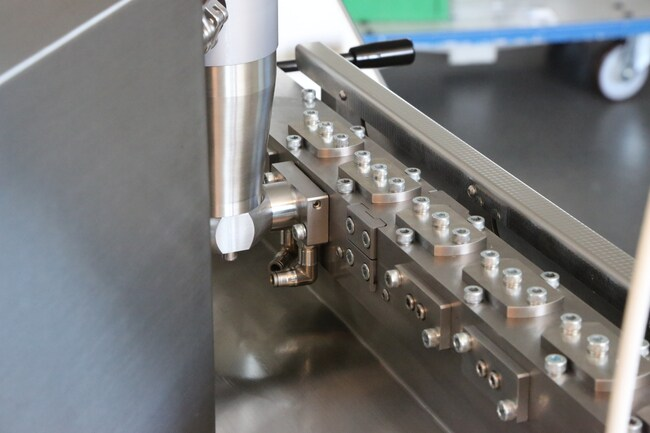

- 세그먼트 나사 설계 및 탈착식 상단 하프 배럴
- 나사 길이 조정 키트를 통해 소량 컴파운딩 가능

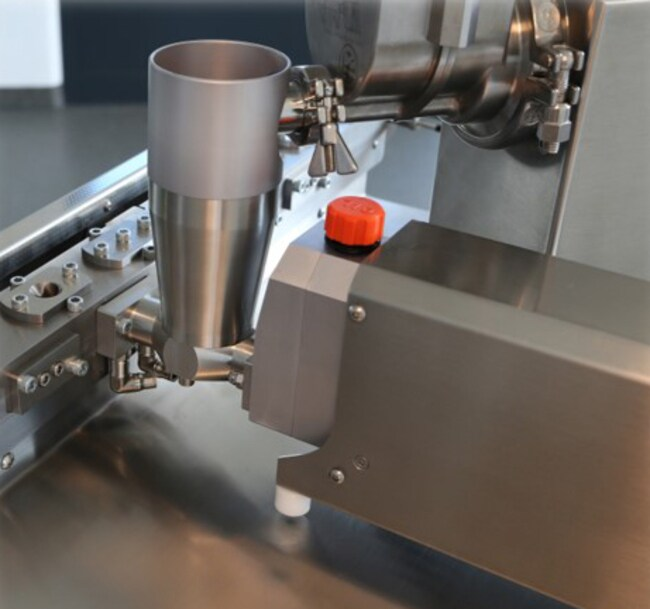

- 포트타입 배럴을 통해 공급 및 배출에 대한 유연성 극대화
- 접촉 파트의 재질을 3종류의 steel 가운데 선택 가능
- 피더 제어 기능이 통합된 작동이 편리한 터치 스크린 방식
- 다이, 피더, 수조, 컨베이어 벨트, 스트랜드 또는 다이 페이스 펠릿타이저, 하울오프 및 스풀러와 같은 다양한 액세서리 포트폴리오
- 제립 키트를 통해 용융 압출과 습식/용융식 제립 방식 전환 가능
- 포트폴리오 전반에 걸쳐 기하학적으로 확장 가능한 나사 및 배럴 설계
다음과 같은 재료에 권장됩니다:
- 폴리머, 바이오폴리머
- 첨가제
- 접착제
- 식품, 예: high moisture meat analogues (HMMA), texturized vegetable proteins (TVP)
- 화장품
어플리케이션:
- 컴파운딩
- 마스터배치
- 나노합성체
- 필터 테스트
- Blown Film
- 시트
Compounding and extrusion instrument selection guide
| | Barrel diameter (mm) | Barrel
length
L/D | Da/Di | Achievable output (kg/h)* | Temp. (°C) | Screw design | Max. screw speed (rpm) | Temp. zones ** | Drive power (kW) |
| HAAKE MiniCTW | Conical | | | 0.01–0.1 | 300 | Conical co- and counter rotating | 360 | 2*** | 0.4 |
| Pharma mini HME | Conical | | | 0.01–0.1 | 280 | Conical co- and counter rotating | 360 | 2*** | 0.4 |
| MiniLab 3 | Conical | | | 0.01–0.1 | 350 (420) | Conical co- and counter rotating | 360 | 2*** | 0.4 |
| Laboratory scale |
| Pharma 11 | 11 | 40 | 1.72 | 0.02–2.5 | 280 | Parallel co-rotating | 1000 | 8 | 1.5 |
| Process 11 | 11 | 40 | 1.72 | 0.02–2.5 | 350 (450) | Parallel co-rotating | 1000 | 8 | 1.5 |
| Process 16 | 16 | 40 | 1.73 | 0.4–20 | 350 (450) | Parallel co-rotating | 1000 | 8 | 3.7 |
| Rheomex PTW 16 OS | 16 | 25 (40) | 1.73 | 0.2–10 | 400 (450) | Parallel co-rotating | 1100 | 7 (10) | 7 (16)**** |
| Rheomex PTW 24 OS | 24 | 28 (40) | 1.77 | 0.5–50 | 400 (450) | Parallel co-rotating | 1100 (560) | 7 (10) | 16 (7)**** |
| Rheomex CTW 100 OS | Conical | | | 0.2–5 | 450 | Conical counter rotating | 250 | 3 | 7 (16)**** |
| Pilot processing and production |
| TSE 24 MC | 24 | 28 (40) | 1.77 | 0.5–50 | 400 (450) | Parallel co-rotating | 500 (1000) | 7 (10) | 5.5(11) |
| Pharma 16 | 16 | 40 | 1.73 | 0.2–5 | 300 | Parallel co-rotating | 1000 | 8 | 2.5 |
| Pharma 24 | 24 | 40 | 1.77 | 0.5–20 | 300 | Parallel co-rotating | 1000 | 8 | 11 |
L/D = Ratio of flighted screw length to outer diameter
PC = External computer control
TS = Integrated touchscreen control
* = Material dependent
** = Barrel length dependent
*** = Common set point
****= Driven by PolyLab drive unit
( ) = Optional
For Research Use Only. Not for use in diagnostic procedures.
